真空浸漆设备

二、国内先进的烘干设备及工艺

采用先进的烘干设备及烘干工艺，预烘、烘干、保温、准确的温度及时间控制，能有效确保潮气有效排出，绝缘漆合理凝固，成型，确保电机在潮湿及多粉尘环境下能长期保持高绝缘等级；


三、电机电枢采用特殊工艺，提高电机使用率，更适应恶劣工矿
很多司机图省事违规操作经常烧电机，我们的电机工艺采用铜本体融化焊接，解决了锡焊不耐温升的问题，大大提高了电机寿命，延长3倍以上。
电机换向器表面采用精密加工，确保碳刷和换向器的接触良好，提高碳刷和电机使用寿命。（碳刷磨损产生的导电粉尘引起电机整机绝缘下降，换向片打火及损坏）

五、ZBQ全系列使用高质量或者进口轴承

ZBQ-1-2直流电机使用高质量或者进口轴承，确保电机低噪音，低震动，高精度，效率高，长寿命和少维护；




六、ZBQ全系列使用矽(硅)钢片

ZBQ-1-2直流电机均采用宝钢/武钢的矽钢片，确保高导磁率，低铁损，功率因数高，电机温升小，过载能力强；


七、ZBQ全系列使用F级及H级绝缘材料,高压绝缘无短板

ZQ直流电机采用F级及H级绝缘材料（绝缘漆、绝缘纸、包扎带及绝缘套管等）；






八、ZBQ全系列电机使用

ZBQ-1-2直流电机采用大厂F级及H级漆包线，绝缘丝包线，绝缘扁铜线等。




主要用途及适用范围

1.1  主要用途

ZBQ-1-2矿用隔爆型直流牵引电动机系供CTY5（90V）、CTY8、CTY12型蓄电池式矿用电机车之空气

压缩机作驱动电机。

1.2  适用范围  电机置于电机车内部，不受外物冲击。在下列环境下应能正常运行：

      a)  海拔不超过2000m；

      b)  在遮荫处空气最高温度不超过40℃，最低空气温度不低于-25℃；

      c)  最湿月月平均最大相对湿度不高于90%（同月的月平均最低温度不高于25℃）；

d)  空气中含有煤尘和瓦斯与空气的爆炸性气体混合物。

1.  电机为全封闭自冷结构。

2.  机壳由无缝钢管钢20#制成，端盖用钢板车制而成，机座上方设有一个视察窗及一个出线盒，通过

视察窗可以检查换向器和电刷的工作情况及更换电刷；出线盒内有两个接线柱，外接电缆通过出线盒上

的一个接线口引入。

3.  电机具有四个主极，主极铁芯与机壳接合面为隔爆面。

4.  电机采用四个刷握，每个刷握装设有两块带尾电刷，刷握固定在可以旋转的塑料刷架上，便于调

整中性位置。刷握采用恒压弹簧。

5.  换向器采用塑压工艺制造。主要由梯形铜牌加工成的换向片和钢套组成，换向片片间用0.8mm的云

母板绝缘；

6.  电机轴承用3号工业锂基润滑脂润滑，传动端用32207滚柱轴承，非传动端用207滚珠轴承。

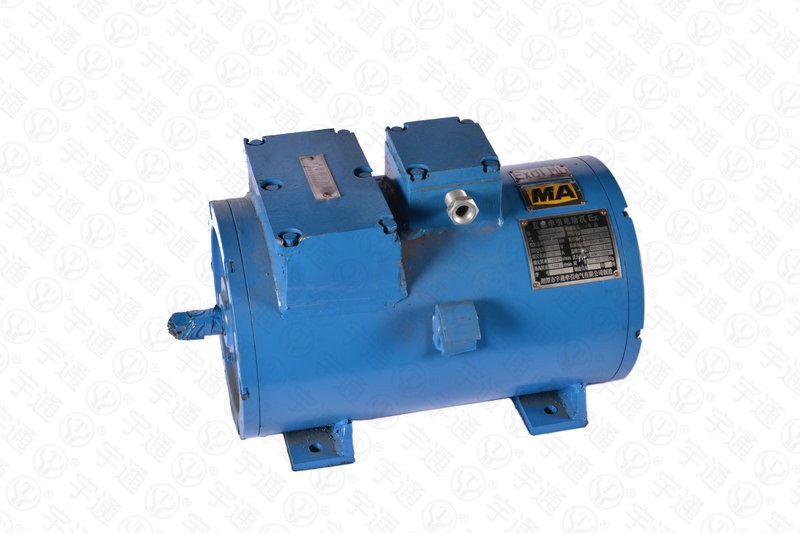

  矿山电机车ZBQ-1-2直流牵引电机参数


	功率	1.1Kw
	电压	90V
	电流	16A
	转速	1250r/min
	最大电流	24A
	最大转速	1400r/min
	结构形式	卧式
	工作制定额	S2-60MIN
	励磁方式	串励
	绝缘等级	F
	冷却形式	IC40
	重量	110KG
